Lastschienen

Typ: AS 1

AS 1 Aluminium-Systemschiene mit geringem Eigengewicht und hoher Tragfähigkeit. Seitliche Nutenkanäle für eine Vielzahl von Befestigungsmöglichkeiten. Einsatz als Deckenlaufschiene, Traverse, Lastschiene.

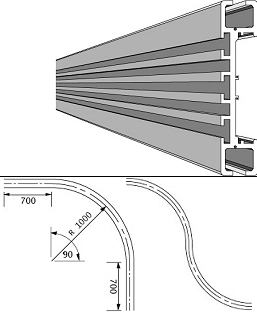

Standardbogen
Biegeradius: 1000 mm
Schenkellänge: 700 mm
Standardbogen: 90 Grad

Sonderbogen
Auf speziellen Wunsch biegen wir die AS 1 - Schiene nach Ihrer Zeichnungsvorlage. Durch diese Möglichkeit können Ihre Teile in S-förmigen Schienenanlagen auch motorisch bewegt werden.

blank gezogen - natur eloxiert - farbig pulverbeschichtet
Spannweite (m) 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
Einzellast (N) 3816,0 2442,2 1696,0 1246,0 954,0 753,7 610,5 504,6 424,0
Streckenlast (N/m) 3052,8 1563,0 904,5 569,6 381,6 268,0 195,3 146,7 113,0
Durchbg.L/200 (mm) 10,0 12,5 15,0 17,5 20,0 22,5 25,0 27,5 30,0
Material: AL MG Si 05 F 22-25. Eigengewicht: 2,8 kg/m


Typ: AS 2

AS 2 Aluminium-Systemschiene mit geringem Eigengewicht und hoher Tragfähigkeit. Seitliche Nutenkanäle für eine Vielzahl von Befestigungsmöglichkeiten. Einsatz als Deckenlaufschiene, Traverse, Lastschiene.

Standardbogen
Biegeradius: 1000 mm
Schenkellänge: 700 mm
Standardbogen: 90 Grad

Sonderbogen
Auf speziellen Wunsch biegen wir die AS 2 - Schiene nach Ihrer Zeichnungsvorlage. Durch diese Möglichkeit können Ihre Teile in S-förmigen Schienenanlagen auch motorisch bewegt werden.

blank gezogen - natur eloxiert - farbig pulverbeschichtet
Spannweite (m) 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
Einzellast (N) 11592,0 7418,8 5152,0 3785,1 2898,0 2289,7 1854,7 1532,8 1288,0
Streckenlast (N/m) 9273,6 4748,0 2747,7 1730,3 1159,2 814,1 593,5 445,9 343,4
Durchbg.L/200 (mm) 10,0 12,5 15,0 17,5 20,0 22,5 25,0 27,5 30,0
Material: AL MG Si 05 F 22-25. Eigengewicht: 3,4 kg/m


Typ: AS 3

AS 3 Aluminium-Systemschiene mit geringem Eigengewicht und hoher Tragfähigkeit. Seitliche Nutenkanäle für eine Vielzahl von Befestigungsmöglichkeiten. Einsatz als Deckenlaufschiene, Traverse, Lastschiene.

Standardbogen
Biegeradius: 1000 mm
Schenkellänge: 700 mm
Standardbogen: 90 Grad

Sonderbogen
Auf speziellen Wunsch biegen wir die AS 2 - Schiene nach Ihrer Zeichnungsvorlage. Durch diese Möglichkeit können Ihre Teile in S-förmigen Schienenanlagen auch motorisch bewegt werden.

blank gezogen - natur eloxiert - farbig pulverbeschichtet

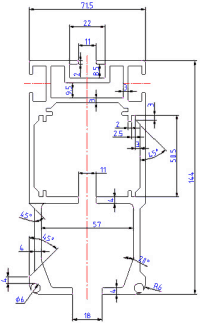

 AS 3 bemaßte Zeichnung
Spannweite (m) 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
Einzellast (N) 19162,4 12263,9 8516,6 6257,1 4790,6 3785,1 3065,9 2533,8 2129,1
Streckenlast (N/m) 15329,9 7848,9 4542,2 2860,4 1916,2 1345,8 981,1 737,1 567,7
Durchbg.L/200 (mm) 10,0 12,5 15,0 17,5 20,0 22,5 25,0 27,5 30,0
Material: AL MG Si 05 F 28. Eigengewicht: 6,66 kg/m


Typ: AS 4

AS 4 Aluminium-Systemschiene mit geringem Eigengewicht und hoher Tragfähigkeit. Oberer Nutenkanal für eine Vielzahl von Befestigungsmöglichkeiten. Einsatz als Deckenlaufschiene, Traverse, Lastschiene, Vorhanganlagen.

Standardbogen
Biegeradius: 1000 mm
Schenkellänge: 700 mm
Standardbogen: 90 Grad

Sonderbogen
Auf speziellen Wunsch biegen wir die AS 2 - Schiene nach Ihrer Zeichnungsvorlage. Durch diese Möglichkeit können Ihre Teile in S-förmigen Schienenanlagen auch motorisch bewegt werden.

blank gezogen - natur eloxiert - farbig pulverbeschichtet
 AS 4 bemaßte Zeichnung
Spannweite (m) 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
Einzellast (N) 1652,4 1057,5 734,4 539,5 413,1 326,4 264,3 218,5 183,6
Streckenlast (N/m) 1321,9 676,8 391,6 246,6 165,2 116,0 84,6 63,5 48,9
Durchbg.L/200 (mm) 10,0 12,5 15,0 17,5 20,0 22,5 25,0 27,5 30,0
Material: AL MG Si 05 F 22. Eigengewicht: 1,77 kg/m


Typ: AS 300

AS 300 Aluminium-Systemschiene mit geringem Eigengewicht und hoher Tragfähigkeit. Seitliche Nutenkanäle für eine Vielzahl von Befestigungsmöglichkeiten. Einsatz als Deckenlaufschiene, Traverse, Lastschiene.

Standardbogen
Biegeradius: 1000 mm
Schenkellänge: 700 mm
Standardbogen: 90 Grad

Sonderbogen
Auf speziellen Wunsch biegen wir die AS 2 - Schiene nach Ihrer Zeichnungsvorlage. Durch diese Möglichkeit können Ihre Teile in S-förmigen Schienenanlagen auch motorisch bewegt werden.

blank gezogen - natur eloxiert - farbig pulverbeschichtet
 AS 300 bemaßte Zeichnung
Spannweite (m) 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
Einzellast (N) 990,0 633,6 440,0 323,2 247,5 195,5 158,4 130,9 110,0
Streckenlast (N/m) 792,0 405,5 234,6 147,7 99,0 69,5 50,6 38,0 29,3
Durchbg. (mm) 10,0 12,5 15,0 17,5 20,0 22,5 25,0 27,5 30,0
Material: AL MG Si 05 F 22-25. Eigengewicht: 1,82 kg/m


Typ: AS mini

AS mini Aluminium-Systemschiene mit geringem Eigengewicht und hoher Tragfähigkeit. Seitliche Nutenkanäle für eine Vielzahl von Befestigungsmöglichkeiten. Einsatz als Deckenlaufschiene, Traverse, Lastschiene.

Standardbogen
Biegeradius: 1000 mm
Schenkellänge: 700 mm
Standardbogen: 90 Grad

Sonderbogen
Auf speziellen Wunsch biegen wir die AS 2 - Schiene nach Ihrer Zeichnungsvorlage. Durch diese Möglichkeit können Ihre Teile in S-förmigen Schienenanlagen auch motorisch bewegt werden.

blank gezogen - natur eloxiert - farbig pulverbeschichtet
 AS mini bemaßte Zeichnung
Spannweite (m) 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
Einzellast (N) 399,6 255,7 177,6 130,4 99,9 78,9 63,9 52,8 44,4
Streckenlast (N/m) 319,6 163,6 94,7 59,6 39,9 28,0 20,4 15,3 11,8
Durchbg.L/200 (mm) 10,0 12,5 15,0 17,5 20,0 22,5 25,0 27,5 30,0
Material: AL MG Si 05 F 22-25. Eigengewicht: 1,25 kg/m


Typ: AS4-2

AS4-2 Aluminium-Systemschiene mit geringem Eigengewicht und hoher Tragfähigkeit. Seitliche Nutenkanäle für eine Vielzahl von Befestigungsmöglichkeiten. Einsatz als Deckenlaufschiene, Traverse, Lastschiene.

Standardbogen
Biegeradius: 1000 mm
Schenkellänge: 700 mm
Standardbogen: 90 Grad

Sonderbogen
Auf speziellen Wunsch biegen wir die AS 2 - Schiene nach Ihrer Zeichnungsvorlage. Durch diese Möglichkeit können Ihre Teile in S-förmigen Schienenanlagen auch motorisch bewegt werden.

blank gezogen - natur eloxiert - farbig pulverbeschichtet
 AS4-2 bemaßte Zeichnung
Spannweite (m) 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
Einzellast (N) 1404,0 898,5 624,0 458,4 351,0 277,3 224,6 185,6 156,0
Streckenlast (N/m) 1123,2 575,1 332,8 209,5 140,4 98,6 71,8 54,0 41,6
Durchbg.L/200 (mm) 10,0 12,5 15,0 17,5 20,0 22,5 25,0 27,5 30,0
Material: AL MG Si 05 F 22. Eigengewicht: 1,6 kg/m


Typ: Tube A

Tube A Aluminium-Systemschiene mit geringem Eigengewicht und hoher Tragfähigkeit. Seitliche Nutenkanäle für eine Vielzahl von Befestigungsmöglichkeiten. Einsatz als Deckenlaufschiene, Traverse, Lastschiene.

Standardbogen
Biegeradius: 1000 mm
Schenkellänge: 700 mm
Standardbogen: 90 Grad

Sonderbogen
Auf speziellen Wunsch biegen wir die AS 2 - Schiene nach Ihrer Zeichnungsvorlage. Durch diese Möglichkeit können Ihre Teile in S-förmigen Schienenanlagen auch motorisch bewegt werden.

blank gezogen - natur eloxiert - farbig pulverbeschichtet
 Tube A bemaßte Zeichnung
Spannweite (m) 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
Einzellast (N) 1152,0 737,2 512,0 376,1 288,0 227,5 184,3 152,3 128,0
Streckenlast (N/m) 921,6 471,8 273,0 171,9 155,2 80,9 58,9 44,3 34,1
Durchbg.L/200 (mm) 10,0 12,5 15,0 17,5 20,0 22,5 25,0 27,5 30,0
Material: AL MG Si 05 F 22. Eigengewicht: 2,66 kg/m


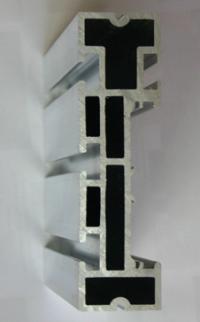

Typ: EHB

EHB Aluminium-Systemschiene mit geringem Eigengewicht und hoher Tragfähigkeit. Seitliche Nutenkanäle für eine Vielzahl von Befestigungsmöglichkeiten. Einsatz als Deckenlaufschiene, Traverse, Lastschiene.

Standardbogen
Biegeradius: 3000 mm
Schenkellänge: 700 mm
Standardbogen: 90 Grad

Sonderbogen
Auf speziellen Wunsch biegen wir die AS 2 - Schiene nach Ihrer Zeichnungsvorlage. Durch diese Möglichkeit können Ihre Teile in S-förmigen Schienenanlagen auch motorisch bewegt werden.

blank gezogen - natur eloxiert - farbig pulverbeschichtet

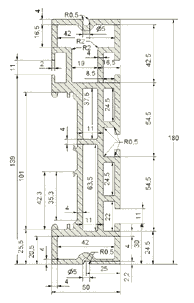

 EHB bemaßte Zeichnung
Spannweite (m) 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
Einzellast (N) 33264,0 21288,9 14784,0 10861,7 8316,0 6570,6 5322,2 4398,5 3696,0
Streckenlast (N/m) 26611,2 13624,9 7884,8 4965,3 3326,4 2336,2 1703,1 1279,5 985,6
Durchbg.L/200 (mm) 10,0 12,5 15,0 17,5 20,0 22,5 25,0 27,5 30,0
Material: AL MG Si 05 F 22-25. Eigengewicht: 8,02 kg/m
